DSP19/DSP18/DSP110 Series Active Speaker Connection Guide

1. Produktoversigt

DSP19/DSP18/DSP110-serien er en højtydende aktiv højttaler designet til professionelle lydapplikationer. Den har en indbygget DSP digital signalprocessor og et højeffektivt forstærkermodul, velegnet til konferencelokaler, forestillinger, teatre og andre scenarier.

2. Forberedelse før tilslutning

• Tjek udstyrslisten

Aktive højttalere (DSP19/DSP18/DSP110)

Strømledning (standard)

Lydkabel (XLR/TRS/TS, vælg i henhold til interfacet)

Mixer eller lydkildeenhed (såsom computer, mobiltelefon, afspiller)

• Miljø og placering

Undgå at placere højttalerne tæt på væggen (lev mindst 20 cm varmeafledningsplads)

Placer venstre og højre kanal symmetrisk for at sikre et afbalanceret lydfelt

Stødsikker behandling: Brug et specielt beslag eller stødabsorberende pude

3. Detaljeret forklaring af tilslutningstrin

• Strømtilslutning

Brug den originale strømledning og tilslut til 100-240V AC

Sørg for stabil strømforsyning (UPS eller spændingsstabilisator anbefales)

Bemærk: Tilslut alle lydkabler først og tænd til sidst

• Valg af lydindgangsgrænseflade

Betjeningstrin:

Tilslut den ene ende af lydkablet til udgangsporten på lydkildeenheden

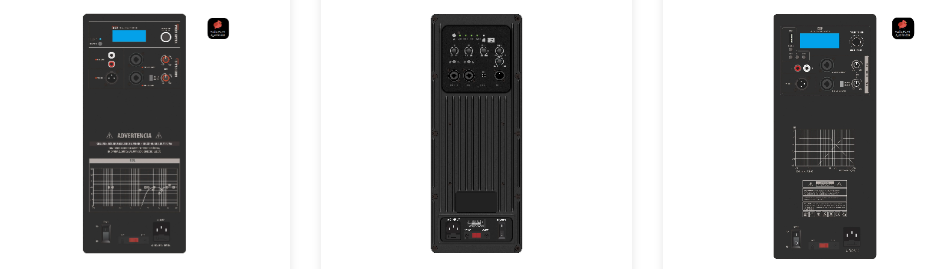

Tilslut den anden ende til det tilsvarende INPUT-interface på højttalerens bagpanel

Spænd XLR-stikket for at forhindre det i at falde af

• Multi-højttaler system tilslutning

Serietilstand (gælder for DSP110):

Tilslut den næste højttaler i serie gennem LINK OUT-grænsefladen

Understøtter op til 4 serieforbindelser med en samlet afstand på ≤20 meter

Parallel tilstand:

Brug en lydfordeler til at opdele flere signaler

Vær opmærksom på impedanstilpasning for at undgå overbelastning

4. Fælles problemløsning

Ingen lydudgang

Kontroller, om strømindikatoren lyser

Bekræft, at lydkablet ikke er brudt (du kan bruge et multimeter til at teste)

Kontroller udgangsindstillingerne for lydkildeenheden

For meget baggrundsstøj

Brug en balanceret forbindelse (XLR/TRS)

Hold dig væk fra stærke elektromagnetiske interferenskilder (såsom transformere)

Tjek om jordforbindelsen er god

Lavfrekvent forvrængning

Sluk for "Bass Boost"-funktionen på højttaleren

Sørg for, at inputsignalet ikke er overbelastet (peak-indikatoren lyser ikke altid)

5. Sikkerhed og vedligeholdelse

• Varmestyring: Det anbefales at stoppe i 15 minutter efter 4 timers kontinuerlig drift
• Rengøring og vedligeholdelse: Rengør støvet på gitteret med en blød klud hver måned
• Langtidsopbevaring: Afbryd strømforsyningen og anbring i et tørt miljø
