Når du åbner forstærkerkortet inde i en vellavet aktiv monitor eller en kompakt guitar combo, er chancerne gode for, at du kigger på et klasse AB effekttrin. Lineær, forudsigelig og relativt enkel at implementere, klasse AB har været arbejdshesten inden for lydforstærkning i årtier, og den har stadig en central plads i designs, der prioriterer lydkarakter frem for batterilevetid. Den korte version er enkel: Klasse AB giver dig det meste af den soniske renhed i klasse A med omtrent dobbelt så stor effektivitet, og den undgår crossover-forvrængning af klasse B. Her er, hvordan det fungerer, hvordan det er sammenlignet med klasse A, B og D, og hvad du skal tjekke, når du bygger eller køber et forstærkermodul.
Hvad er en Klasse AB forstærker ?
Klasse AB er en lineær push-pull forstærkertopologi, hvor to komplementære udgangstransistorer leder i lidt mere end halvdelen af signalcyklussen. Overlapningen mellem de positive og negative halvdele fjerner crossover-hakket, der er den største svaghed ved ren klasse B-drift, mens forspændingsstrømmen forbliver lav nok til, at effektiviteten forbliver langt over klasse A. Resultatet er ren, analog lyd med en meget praktisk termisk straf.
Hvordan ledningsvinklen fungerer
Tænk på en enkelt cyklus af en lydsinusbølge. I et klasse A-trin leder udgangstransistoren hele 360 grader. I et klasse B-trin leder den positive enhed en halv-cyklus, og den negative enhed leder den anden, ca. 180 grader hver, hvilket sparer forspænding, men producerer et synligt mellemrum, når signalet krydser nul. Et klasse AB-trin er forspændt, så hver enhed leder mellem ca. 180 og 220 grader, afhængigt af indstillingen af hvilestrøm. Fordi begge enheder forbliver lidt aktive ved nulkrydsningen, giver den ene aflevering til den anden jævnt. Ifølge Wikipedias oversigt over effektforstærkerklasser har Klasse AB og Klasse D domineret lydmarkedet siden mindst 2010, med AB foretrukket, når forvrængning og linearitet betyder mere end rå effektivitet.
Udgangsspænding over en cyklus. Det flade område i Klasse B-sporet viser den crossover-døde zone, som Klasse AB eliminerer.
Hvorfor skævhedspunktet er vigtigt
Hvilestrømmen af et klasse AB-trin indstilles af forspændingsnetværket, normalt en VBE-multiplikator eller en dedikeret forspændingstransistor monteret på samme heatsink som udgangsparret. Indstil den for lavt, og scenen bevæger sig mod klasse B, som kører køligere, men producerer hørbar crossover-forvrængning. Sæt den for højt, og scenen nærmer sig klasse A, med smuk lyd, men høj tomgangsstrøm, der opvarmer kølepladen selv i stilhed. Et veldesignet modul holder bias stabil over temperatur, hvorfor det termiske design af udgangstrinnet og heatsink er uadskilleligt fra forstærkerklassen.
Sprængt isometrisk billede af et typisk klasse AB-forstærkermodul: forstærkningstrin på kontrolkortet, komplementære udgangsenheder på strømkortet og en U-formet køleplade med en lineær strømforsyningsindgang.
Klasse AB vs Klasse A, B og D: De praktiske afvejninger
Her er den rangordning, der har betydning for en købsbeslutning: Klasse A er lydmæssigt ren, men ineffektiv, Klasse B er effektiv, men for forvrænget til lyd, Klasse D er effektiv og kompakt, men tilføjer koblingsartefakter, og Klasse AB er det kompromis, der fungerer bedst på tværs af det bredeste udvalg af højttalerapplikationer. Hvis du vælger en forstærkerklasse til et nyt design eller en opgradering, er Klasse AB sjældent det forkerte valg under et par hundrede watt pr. kanal.
Overvej en producent, der bygger en 100 W aktiv PA-højttaler. Klasse AB-ruten har brug for en større transformer, mere heatsink og et tungere kabinet. Klasse D leverer det samme output med en brøkdel af varmen, men kvaliteten af inputfiltreringen, jordforbindelsen og outputfilteret afgør nu lyden. For studiemonitorer og instrumentforstærkere lander valget ofte på AB, fordi dets adfærd på kanten af klipningen er mere tilgivende og musikalsk.
| Class | Ledning | Typisk effektivitet | Forvrængning karakter | Varme | Typisk kraft | Fælles ansøgning |
|---|---|---|---|---|---|---|
| A | 360° | 20-30 % | Lav ved små signaler; kontinuerlig bias | Meget høj | Under 50 W | Hovedtelefonforstærkere, forforstærkere, high-end hi-fi |
| AB | 180–220° | 45-65 % | Lav; jævn nulkrydsning | Moderat | 20-500 W | Hi-fi forstærkere, aktive højttalere, guitarforstærkere |
| B | Cirka 180° | 50-70 % | Crossover-hak | Moderat | Brugt sjældent alene | Gamle push-pull PA-trin |
| D | Skift (PWM) | 80-92 % | Skiftestøj kræver udgangsfilter | Lav | 50-2000 W | Subwoofere, bærbar PA, kompakte aktive højttalere |
Læser afvejningen for din højttaler
Redaktionel fem-akset sammenligning. Værdier er relative vurderinger for typiske designs, ikke målte specifikationer.
Effektivitetstal, du kan planlægge omkring
Effektivitet styrer direkte strømforsyningens størrelse og køleplademasse. For 100 W kontinuerlig effekt spreder et 25 % effektivt Klasse A-trin omkring 300 W varme, et 55 % effektivt Klasse AB-trin spreder omkring 82 W, og et 88 % effektivt Klasse D-trin spreder omkring 14 W. Det er derfor, Klasse AB-forstærkere altid føles tungere: Metallet udfører virkeligt arbejde.
300 W
Klasse A
82 W
Klasse AB
14 W
Klasse D
Beregnet spildvarme ved 100 W kontinuerlig effekt ved brug af typiske mellemklasseeffektiviteter (A 25 %, AB 55 %, D 88 %).
Fordele og ulemper: Hvad du faktisk får
Til de fleste drevne højttalere, instrumentforstærkere og hi-fi-design, Klasse AB er fortsat den nemmeste måde at opnå naturlig lyd på uden at betale Klasse D's ingeniørregning. De to reelle omkostninger er varme og vægt.
Hvor klasse AB vinder
- Lav crossover-forvrængning uden komplekse korrektionskredsløb
- Stabil adfærd i reaktive højttalerbelastninger uden behov for outputfilter
- Tilgivende klipning, der lyder mindre hårdt, når den køres i overgear
- Enkel, reparationsbar topologi, som de fleste serviceteknikere kender godt
- Støjsvagt gulv, når det er parret med en lineær transformerforsyning
Hvor Klasse AB koster dig
- Effektivitet på 45–65 % betyder, at 35–55 % af inputeffekten bliver til varme ved moderate niveauer
- Større køleplader, tungere transformere og større skabe
- Kontinuerlig output på højt niveau kræver bevidst termisk styring og beskyttelse
Typisk effektivitet ved nominel effekt
Typiske effektivitetsområder ved nominel output; Klasse B-tallet er det teoretiske maksimum for et push-pull-trin.
Hvor klasse AB-forstærkere stadig er førstevalget
Du finder stadig Class AB inde i professionelle studiemonitorer, mellemstore PA-topskabe, high-end guitarforstærkere og mange integrerede hjemmeforstærkere. Dens dæmpningsfaktor i basdrivere er normalt højere end et gennemsnitligt Klasse D-design, hvilket giver stram, kontrolleret lavfrekvent adfærd. Fordi lyden gradvist nedbrydes ved overbelastning, beskrives Klasse AB ofte som mere musikalsk i rigtige spille- og sangsituationer.
For designere gør arbejdet med et kendt effekttrin resten af systemet forudsigeligt. Dette er én grund lydforstærkermoduler forbedrer lydkvaliteten i højttalersystemer hovedsageligt gennem ensartet linearitet og stabil dæmpning frem for prangende specifikationer. Et særskilt, men lige så praktisk spørgsmål er hvordan forstærkermoduler reagerer på forskellige højttalerimpedanser ; Klasse AB-design forbliver normalt stabilt ved 4 eller 8 ohm, hvis strømforsyningen og beskyttelsen er korrekt klassificeret. Før du vælger en bestyrelse, hjælper det også at gennemgå hvad et lydmodul i en strømforsynet højttaler faktisk indeholder , så effekttrinnet, forforstærkertrinnet og DSP-funktionerne er valgt som ét sammenhængende system.
Opbygning af en drevet højttaler omkring klasse AB: Matcher front-end-modulet
Et udgangstrin er kun halvdelen af forstærkeren. Front-end-modulet styrer forstærkning, udligning, blanding og beskyttelse, de funktioner, som brugerne faktisk rører ved. Når et klasse AB-trin er en del af en forsynet højttaler, er et analogt funktionelt modul ofte den mest direkte rute, fordi det ikke tilføjer nogen latenstid, koster lidt og kan trimmes med simple potentiometre.
For et to-vejs- eller fuldområdedesign med et klasse AB-udgangstrin pl1 diskant og bas EQ kontrolmodul til klasse AB forstærkere leverer ligetil toneformning plus et mix-output. Hvis højttaleren også inkluderer en mikrofonindgang, almindelig i bærbare PA- og installationshøjttalere, pl35 balanceret mikrofon og linjeindgangsmodul med 5-bånds grafisk equalizer tilføjer kanalkonditionering og en musikalsk 5-bånds EQ. Til en simpel drevet mixer eller søjlehøjttaler pl3 5-bånds grafisk equalizer med mikrofoneffektmodul kombinerer EQ og ekko på ét kompakt bord.

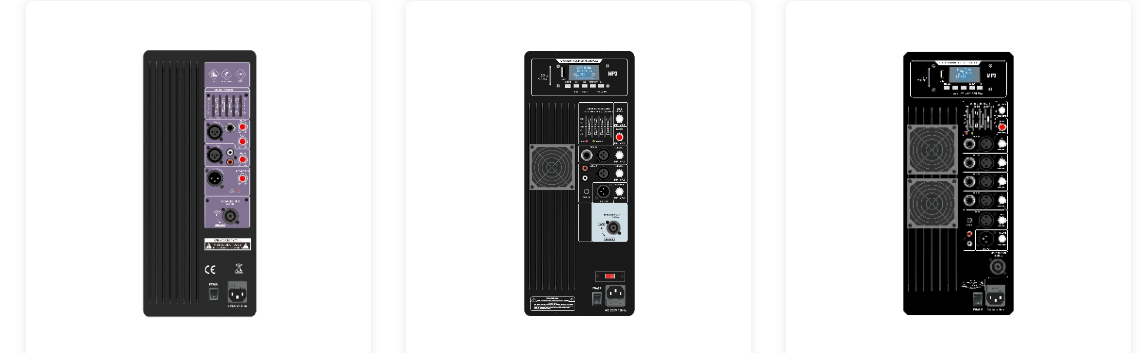

Engros PL3: 5-bånds grafisk equalizer og mikrofoneffekt horisontal analog funktion Som Kina PL3: 5-bånds grafisk equalizer og mikrofoneffekt horisontalt analogt funktionelt modul til klasse AB-forstærkerleverandører og firma, Zh... Se produkt →
Engros PL35: Balanceret mikrofon og linjeinput 5-bånds grafisk equalizer vandret Som China PL35: Balanced Mic and Line Input 5-Band Graphic Equalizer Horisontal Analog Functinal Module for Class AB Amplifier-leverandører en... Se produkt →
Engros PL1: Diskant og bas EQ-kontrol Horisontal Analog Functinal Modul til Som Kina PL1: Diskant- og bas-EQ-kontrol Horisontal Analog Functinal Module til klasse AB-forstærkerleverandører og firma, Zhenhai Huage p... Se produkt → Disse moduler er designet til klasse AB-forstærkersystemer, fordi de antager et rent, lineært inputtrin med forudsigelig impedans. Effekttrinet, transformeren og kølepladen skal stadig vælges til dit måludgangsniveau og kabinetstørrelse. For produkter med højere effekt går mange producenter over til klasse H effekttrin med lineære forsyninger, når de ønsker at bevare analog karakter ved større output, eller til klasse D-moduler med LLC-resonansforsyninger, når vægt og varme er de begrænsende faktorer.
Ofte stillede spørgsmål
Er klasse AB bedre end klasse D?
For lydkvalitet ved moderat effekt, normalt ja. Klasse AB producerer lineært analogt output uden koblingsartefakter, mens Klasse D tilbyder meget højere effektivitet og mindre varme, men afhænger af outputfilterkvaliteten for at opnå sammenlignelig pålidelighed.
Hvorfor bliver klasse AB-forstærkere så varme?
De kører i en lineær tilstand med kontinuerlig forspændingsstrøm. Ved lave udgangsniveauer omdannes det meste af skinnestrømmen til varme, så en tilstrækkelig køleplade og ventilation er obligatorisk.
Hvad er den faktiske effektivitet af Klasse AB?
Typisk 45–65 % ved nominel udgang sammenlignet med 20–30 % for klasse A og 80–92 % for klasse D. Det nøjagtige antal afhænger af bias-indstillingen og signalniveauet.
Kan en klasse AB-forstærker drive 4-ohm højttalere?
Ja, men strøm og varme omtrent fordobles sammenlignet med en belastning på 8 ohm. Kontroller modulets nominelle output ved 4 ohm og planlæg kølepladen og beskyttelsen i overensstemmelse hermed.
Hvilken klasse er bedst til en guitarforstærker?
De fleste solid-state guitarkombinationer bruger Class AB, fordi dens blødere klipning og enkle vedligeholdelse passer godt sammen med signaler på instrumentniveau. Klasse A foretrækkes kun for meget lav effekt, vintage-stil tone.
Skal jeg vælge Klasse AB eller Klasse A til en hi-fi-bygning?
Brug klasse A, når effekten er lille, under ca. 10-20 W, og varme er acceptabel. Derudover giver Class AB en meget lignende lyd med langt mindre spildt strøm og en mindre transformer.
