Hvad er en Klasse H højttalerforstærker
En Klasse H højttalerforstærker er en type lydeffektforstærker, der bruger et multi-level, skiftende strømforsyningsskinnesystem til at reducere spild af varme og forbedre effektiviteten sammenlignet med traditionelle Klasse AB-designs, samtidig med at man undgår de skiftestøjskarakteristika, der er forbundet med Klasse D-design. I stedet for til enhver tid at køre udgangstransistorerne fra en enkelt fast spændingsskinne, skifter et Klasse H-design dynamisk mellem to eller flere forsyningsspændingsniveauer afhængigt af, hvor meget udgangssignal forstærkeren har brug for på et givet tidspunkt, hvilket holder spændingen over udgangsenhederne tættere på det mindst nødvendige niveau.
Afsnittene nedenfor forklarer, hvordan dette skinneskifte-princip fungerer, hvordan Klasse H kan sammenlignes med andre forstærkerklasser, hvor effektivitets- og varmestyringsforbedringer spiller ind, og hvor Klasse H-højttalerforstærkere almindeligvis anvendes i professionelle og installerede lydsystemer.
Sådan fungerer klasse H-forstærkning
I en konventionel klasse AB-forstærker drives udgangstrinnet af en fast højspændingsskinne, der er dimensioneret til at håndtere spidssignalbehov. Det betyder, at under roligere passager, hvor der faktisk kun er brug for en lille mængde udgangsspænding, spredes den overskydende spændingsforskel mellem skinnen og udgangssignalet som varme over udgangstransistorerne. Et Klasse H-design løser dette ved at levere to eller flere spændingsskinner, almindeligvis en lavere skinne til daglige signalniveauer og en eller flere højere skinner reserveret til spidsbelastninger, og derefter skifte udgangstrinnet til en højere skinne, når signalet faktisk kræver det.
Kernedriftssekvens
- Signalet overvåges kontinuerligt af et skinneomskiftende styrekredsløb
- Udgangstrin trækker fra lavspændingsskinnen under typiske signalniveauer
- Kredsløbet skifter kun til en skinne med højere spænding, når signalet nærmer sig spidsniveauer
- Udgangstrinet vender tilbage til den lave skinne, når spidsbelastningen passerer
Klasse H-forstærkereffektivitet sammenlignet med andre klasser
Klasse H forstærker effektivitet falder generelt mellem traditionelle Klasse AB-design og skiftende Klasse D-design. Fordi udgangstrinnet tilbringer det meste af sin driftstid på den lavere spændingsskinne, reduceres den gennemsnitlige effekttab sammenlignet med en fast enkelt-skinne Klasse AB-forstærker, mens det lineære udgangstrin stadig undgår de højfrekvente koblingsartefakter, som nogle applikationer foretrækker at minimere.
Hvor effektiv er en klasse H-forstærker
En Klasse H-forstærker anses generelt for at være mere effektiv end en sammenlignelig Klasse AB-forstærker, fordi output-enhederne bruger størstedelen af driftstiden på at arbejde mod en lavere spændingsskinne i stedet for en enkelt fast højspændingsskinne, hvilket reducerer den gennemsnitlige varmeafledning over typisk programmateriale.
Varmeproduktion og termisk styring
Fordi Klasse H effektforstærker effektivitet forbedres, efterhånden som mere af signalet forbliver på den nederste skinne, reduceres varmegenereringen generelt sammenlignet med et tilsvarende Klasse AB-design, der opererer på samme udgangsniveau. Dette har praktiske konsekvenser for kølekrav, chassisstørrelse og langsigtet komponentpålidelighed i kontinuerlige applikationer såsom touring sound eller faste installationssystemer.
Kører en klasse H-forstærker varm
En Klasse H-forstærker kører generelt køligere end en sammenlignelig Klasse AB-forstærker under typisk programmateriale, da det meste arbejde foregår på den nederste forsyningsskinne. Varmeydelsen stiger stadig ved højere vedvarende effektniveauer, men skinneskiftemetoden reducerer den gennemsnitlige termiske belastning sammenlignet med et fast enkelt-skinnedesign.
Klasse H vs Klasse AB vs Klasse D: En præstationssammenligning
At vælge en forstærkerklasse involverer en sammenvejning af effektivitet, lydegenskaber og designkompleksitet i stedet for at optimere for en enkelt faktor. Radardiagrammet nedenfor illustrerer en generel sammenligning på tværs af faktorer, der almindeligvis overvejes ved valg af forstærker til højttaleranvendelser.
Fordele og ulemper ved klasse H forstærkere
Vigtige fordele
- Forbedret effektivitet sammenlignet med faste enkeltskinne Klasse AB-design
- Reduceret varmeudvikling under typisk programmateriale, hvilket letter kølebehovet
- Lineært udgangstrin, der undgår højfrekvent koblingsstøj set i nogle klasse D-design
- Understøtter mindre køleplader og mere kompakte chassisdesign i forhold til sammenlignelig klasse AB-output
Praktiske overvejelser og begrænsninger
- Rail-switching-kredsløb tilføjer designkompleksitet sammenlignet med en enkelt-skinneforstærker
- Skiftende overgange mellem skinner skal være godt kontrolleret for at undgå hørbare artefakter
- Effektivitetsgevinster er generelt lavere end et sammenligneligt Klasse D-design, selvom lydegenskaberne er forskellige
Anvendelser af klasse H højttalerforstærkere
A Klasse H forstærker til PA system brug er almindelig, fordi touring og installerede lydsystemer drager fordel af kombinationen af reduceret varmeeffekt, kompakt chassisstørrelse og et lineært udgangstrin, der er egnet til krævende programmateriale. Klasse H forstærker til højttalere applikationer omfatter typisk mellem til høje effektområder, hvor effektivitet og termisk styring begge har betydning for kontinuerlig drift.
| Ansøgning | Hvorfor klasse H passer |
|---|---|
| Touring lydsystemer | Lavere heat output supports compact rack-mounted chassis |
| Installation af fast mødested | Pålidelig kontinuerlig drift med reduceret kølebehov |
| Scenemonitor Systems | Lineært udgangstrin egnet til dynamisk programmateriale |
| Event- og spillestedslyd | Balance mellem effektivitet og lydydeevne for varieret indhold |

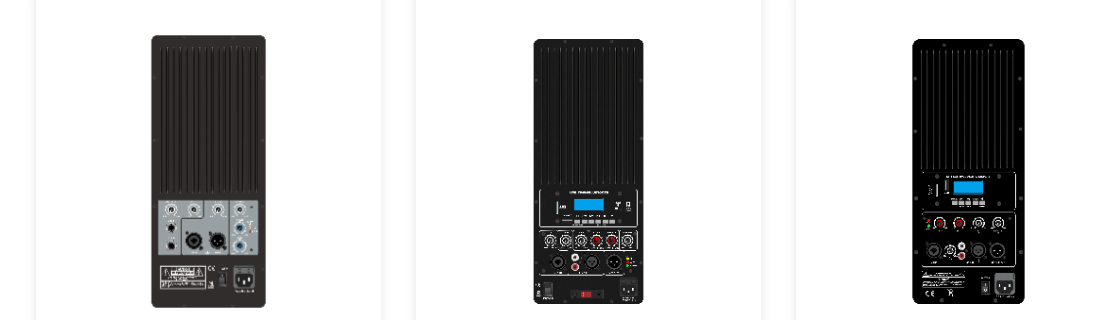

Om Ningbo Zhenhai Huage Electronics: Klasse H højttalerforstærkerproducent
Ningbo Zhenhai Huage Electronics Co., Ltd. er en professionel lydvirksomhed, der integrerer forskning og udvikling, produktion og salg, der fungerer som en Klasse H højttalerforstærker Manufacturer og klasse H højttalerforstærkerfabrik. Virksomheden har i mange år fokuseret på produktion af lydmixere, aktive effektforstærkere, mikrofoner og relaterede elektroniske komponenter og udstyr.
Virksomheden har specialiseret sig i Custom Class H højttalerforstærker produkter sideløbende med dets standardtilbud, opretholdelse af en forretningstilgang centreret om gode produkter, god service og godt omdømme. Gennem årene har virksomheden etableret langsigtede og stabile samarbejdsrelationer med mange virksomheder i ind- og udland, og har leveret OEM-tjenester til en række lydmærker. Med professionelle design-, produktions- og testteams på plads understøtter virksomheden produkttilpasning baseret på specifikke kundekrav.
Ofte stillede spørgsmål
Q1. Hvad er en klasse H forstærker?
En klasse H-forstærker er en lydeffektforstærker, der bruger flere skiftende forsyningsskinner til at reducere varmen og forbedre effektiviteten sammenlignet med et fast enkelt-skinne Klasse AB-design.
Q2. Hvordan fungerer en klasse H forstærker?
Den overvåger indgangssignalet og skifter udgangstrinnet mellem en lavspændingsskinne til typiske niveauer og en højere spændingsskinne reserveret til signalspidser.
Q3. Hvad er klasse H amplifikation?
Klasse H amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.
Q4. Hvad bruges en klasse H effektforstærker til?
Det er almindeligt anvendt i professionelle højttalersystemer, herunder touring-lyd, fast installation og scenemonitorapplikationer, hvor effektivitet og termisk styring begge har betydning.
Q5. Hvad er fordelene ved klasse H forstærkere?
Fordelene omfatter forbedret effektivitet i forhold til Klasse AB, reduceret varmeudvikling, et lineært udgangstrin uden højfrekvent koblingsstøj og understøttelse af mere kompakte chassisdesign.
Q6. Hvad er ulemperne ved klasse H forstærkere?
Rail-switching kredsløb tilføjer design kompleksitet, og switching overgange skal kontrolleres omhyggeligt, mens den samlede effektivitet forbliver generelt lavere end et sammenligneligt klasse D design.
Q7. Hvor effektiv er en klasse H-forstærker?
Klasse H amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.
Q8. Kører en klasse H forstærker varm?
En Klasse H-forstærker kører generelt køligere end en sammenlignelig Klasse AB-forstærker under typisk programmateriale, da det meste signalindhold håndteres på den nederste forsyningsskinne.
Q9. Hvordan reducerer klasse H varmen?
Det reducerer varmen ved at minimere spændingsforskellen mellem forsyningsskinnen og udgangssignalet, og skifter kun til en højere skinne, når signalet faktisk kræver ekstra frihøjde.
Q10. Hvor meget strøm bruger en klasse H forstærker?
Strømforbruget afhænger af den specifikke model, udgangseffekt og programmateriale, selvom det skinneskiftende design generelt reducerer det gennemsnitlige forbrug sammenlignet med en fast enkelt-skinne forstærker med lignende output.
